Zwiększenie autokonsumpcji
Przesunięcie nadwyżek produkcji fotowoltaicznej na godziny większego zapotrzebowania.
Magazyny energii dla firm
Najpierw określ zadanie magazynu. Potem jego parametry.
Sprawdzamy, jak magazyn ma pracować w konkretnym obiekcie, jakich danych wymaga dobór oraz które założenia wpływają na wynik ekonomiczny.
Sama szafa nie odpowiada na pytanie o sens inwestycji. Moc, pojemność, sterowanie i liczbę cykli trzeba dopasować do zadania.

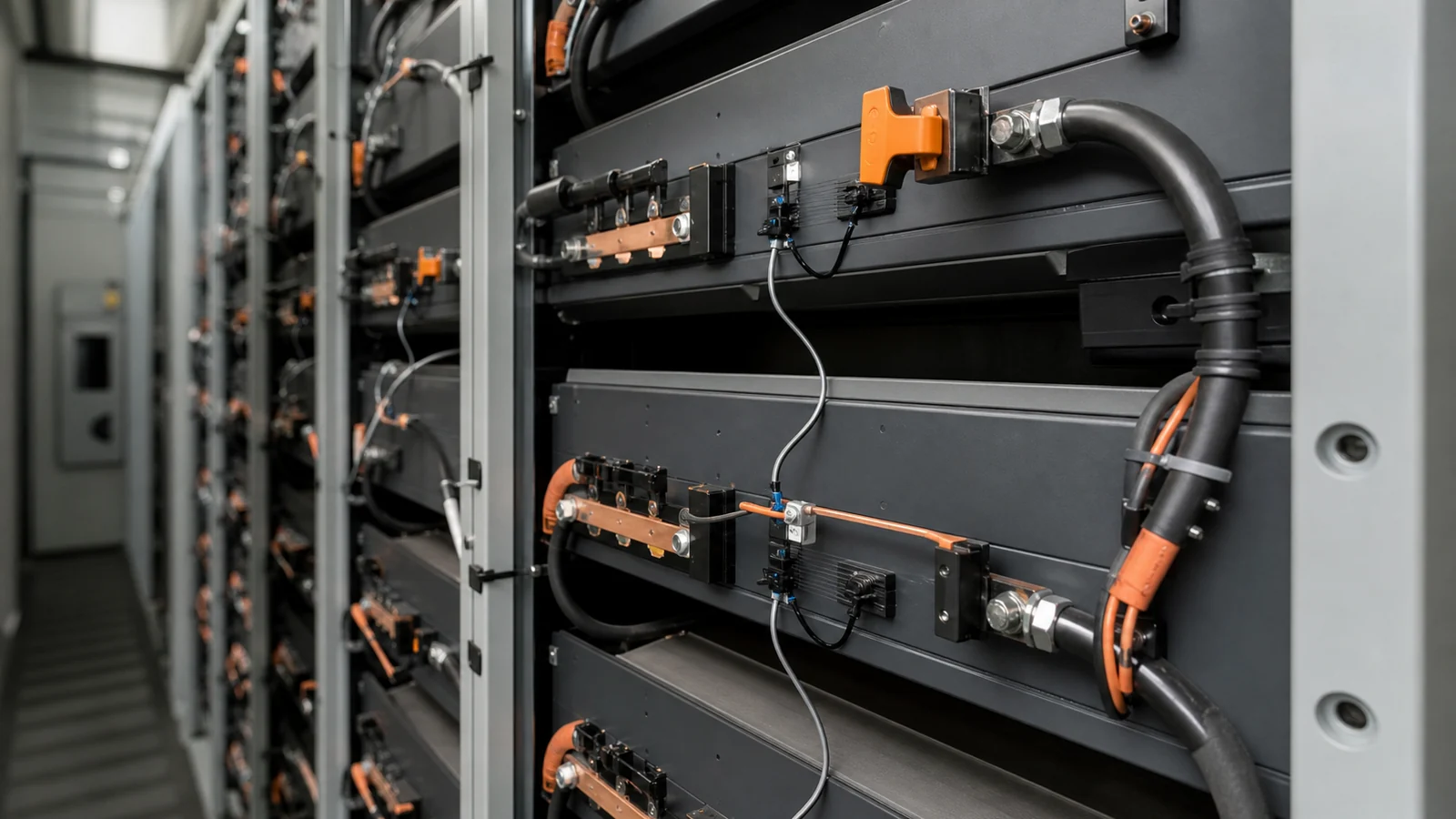

Autorska wizualizacja redakcyjna, nie realizacja klienta.Układ instalacji
Gdzie w tym układzie zapadają decyzje.
Przełącz tryb pracy i sprawdź, które tory przewodzą energię w danej sytuacji — oraz na co realnie wpływa każdy parametr.
- Licznik — profil 15-minutowy
Jedyne miejsce, w którym widać realny kształt poboru — bez tych danych dobór magazynu jest zgadywaniem.
- Moduł mocy — kW
Decyduje, jak wysoki szczyt magazyn potrafi ściąć i jak szybko przyjmie nadwyżkę z fotowoltaiki.
- Moduły baterii — kWh
Decydują, jak długo utrzyma tę moc; dokłada się je niezależnie od modułu mocy.
- Sterowanie — licznik i falownik
Tym kanałem magazyn wie, kiedy ładować, a kiedy oddawać. Bez niego ścinanie szczytu nie działa.
- Zabezpieczenia — strona DC
Ograniczniki przepięć i rozłączniki w osobnej rozdzielnicy: wymóg normowy i pozycja kosztowa, której brakuje w tanich ofertach.
- Przyłącze — moc umowna
Twardy limit obiektu. Magazyn go nie podniesie, ale pozwala nie przekraczać zamówionej mocy.
Schemat przedstawia typowy układ z jednym falownikiem obsługującym fotowoltaikę i magazyn. Spotyka się też rozwiązania z osobnym falownikiem magazynowym przy rozdzielnicy — docelowy układ zależy od tego, co już jest zainstalowane, i od warunków przyłączenia. Tryby pracy są uproszczeniem poglądowym: rzeczywisty rozdział energii zmienia się w każdym kroku pomiarowym, nie skokowo.
Zastosowanie
Magazyn energii może realizować różne zadania.
Jedno urządzenie może łączyć kilka funkcji, ale każda wymaga innego profilu pracy, sposobu sterowania i przyjętych założeń.
Ograniczenie mocy szczytowej
Wsparcie obiektu w krótkich okresach wysokiego poboru, jeśli dane potwierdzają taki profil.
Przesuwanie poboru
Ładowanie i rozładowanie z uwzględnieniem zmienności cen lub taryf.
Wsparcie przyłącza
Analiza pracy magazynu przy ograniczeniach mocy dostępnej dla obiektu.
Zasilanie rezerwowe
Wymaga określenia krytycznych odbiorów, czasu podtrzymania i warunków przełączenia.
Łączenie funkcji
Ocena konfliktów między zastosowaniami i priorytetów dla systemu sterowania.
Zakres analizy
Co trzeba sprawdzić przed wyborem urządzenia.
Sama pojemność nominalna nie mówi, ile wartości magazyn może wytworzyć w danym obiekcie.
Cel i scenariusz pracy
Ustalenie, do czego magazyn będzie używany i które zadanie ma pierwszeństwo.
Profil zużycia i produkcji
Analiza danych czasowych oraz powtarzalnych okresów nadwyżki, niedoboru lub szczytów poboru.
Moc i pojemność
Warianty parametrów wynikające z profilu i ograniczeń, z uwzględnieniem użytecznej części pojemności.
Sprawność i degradacja
Założenia dotyczące strat, liczby cykli, zmian pojemności i warunków eksploatacji.
Sterowanie i integracja
Sposób współpracy z instalacją fotowoltaiczną, obiektem, układem pomiarowym i systemem zarządzania energią.
Ekonomia i wrażliwość
Koszty, źródła korzyści, ograniczenia oraz wpływ zmiany danych i założeń na rezultat.
Dane
Roczne zużycie to za mało.
Dobór magazynu wymaga informacji o tym, kiedy energia jest pobierana lub produkowana. W praktyce najbardziej przydatne są dane 15-minutowe.
Profil poboru
Dane 15-minutowe lub godzinowe za możliwie reprezentatywny okres.
Profil produkcji
Pomiary z istniejącej instalacji PV albo model produkcji dla planowanej instalacji.
Rozliczenia
Taryfa, ceny, opłaty mocowe i inne pozycje, na które magazyn może wpływać.
Warunki techniczne
Przyłącze, układ elektryczny, miejsce instalacji i wymagania dotyczące bezpieczeństwa.
Magazyn nie jest automatycznie opłacalnym dodatkiem do fotowoltaiki. Wniosek zależy od profilu pracy, celu, kosztu urządzenia, sposobu sterowania i przyszłych warunków eksploatacji.
Wynik
Wariant, który można zweryfikować.
Otrzymujesz opis zastosowania, danych, parametrów i założeń oraz wskazanie, co powinno znaleźć się w zapytaniu do dostawców.
Demonstrator
Magazyn nasyca się szybciej, niż rośnie jego cena.
Ustaw profil pracy obiektu, skalę instalacji PV oraz pojemność i moc magazynu. Zobacz, w którym momencie kolejne kilowatogodziny pojemności przestają zmieniać wynik.
Narzędzie
Magazyn energii w dobowym profilu pracy.
Model dobowy z uwzględnieniem sprawności cyklu i ograniczenia mocy ładowania. Pokazuje wpływ magazynu na autokonsumpcję i nadwyżki, nie liczy oszczędności.
Profil pracy obiektu
Skala instalacji
Magazyn energii
Autokonsumpcja z magazynem
- Autokonsumpcja bez magazynuprodukcja zużyta bezpośrednio —
- Nadwyżka oddana do sieciprzed magazynem i po magazynie —
- Wykorzystanie pojemnościile magazyn realnie przepuszcza w dobie —
—
Model dobowy z jedną dobą pracy: magazyn zaczyna dzień pusty, sprawność cyklu przyjęto na 90%, a ładowanie i rozładowanie ograniczono zadaną mocą. Model nie obejmuje sezonowości, weekendów, degradacji ogniw ani arbitrażu taryfowego — a to właśnie one najczęściej decydują o wyniku w skali roku. Dlatego wykres pokazuje kierunek zależności, a nie opłacalność.
Pytania
Magazyn energii w firmie.
Czy magazyn zawsze zwiększa autokonsumpcję?
Może ją zwiększyć, jeśli w profilu występują nadwyżki produkcji i późniejsze zapotrzebowanie. Skala efektu zależy od danych oraz parametrów urządzenia.
Czym różni się moc od pojemności magazynu?
Moc określa tempo ładowania lub rozładowania, a pojemność ilość energii, którą można przechować. Oba parametry muszą wynikać z planowanego zastosowania.
Czy analizę można wykonać przed wyborem dostawcy?
Tak — to dobry moment, aby zdefiniować cel, wymagane dane i parametry, a następnie poprosić dostawców o porównywalne oferty.
